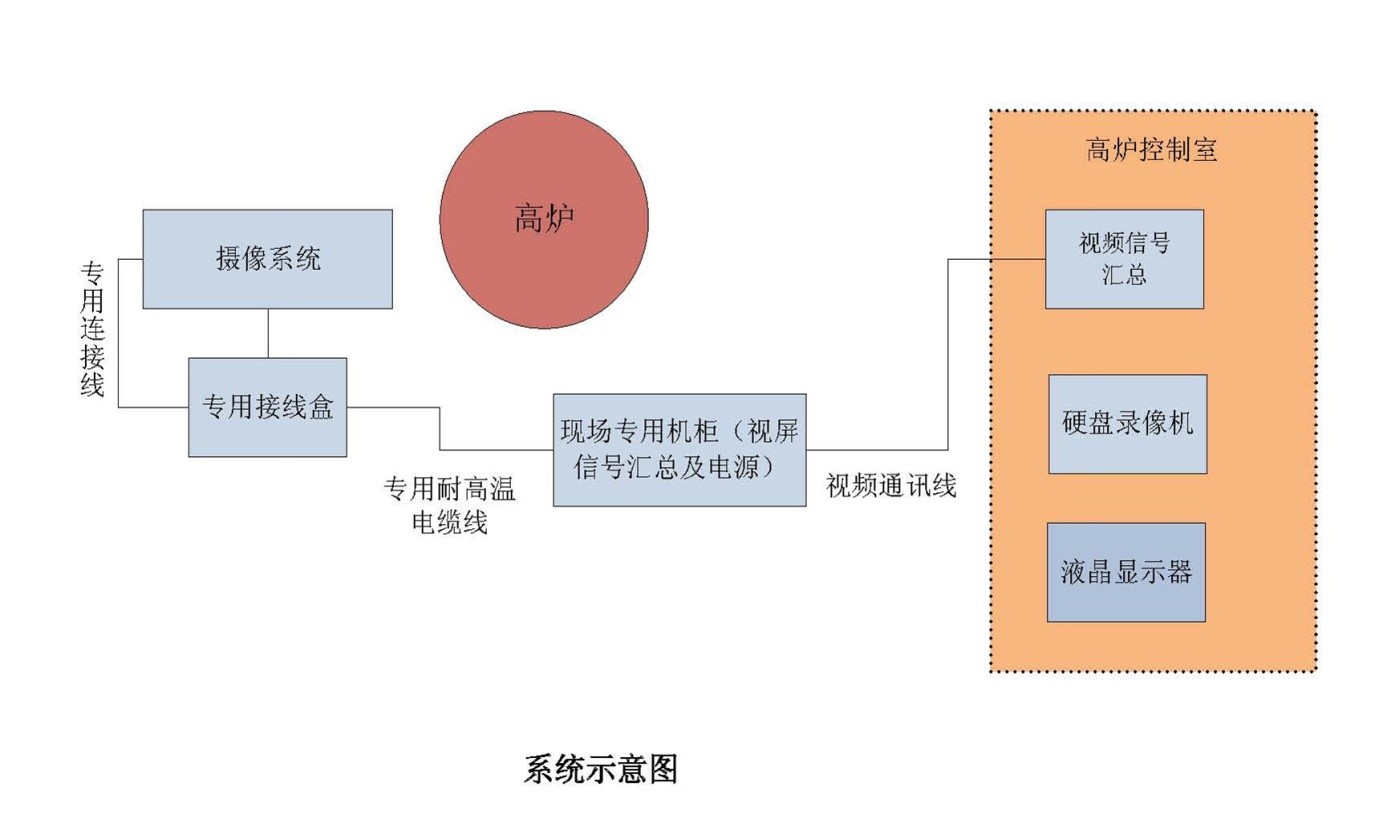

一、 系统简介
高炉风口的工作状况对高炉的冶炼过程起着极其重要的作用。武汉源灏自动化控制有限公司生产的BFTPSYH型高炉风口摄像监视系统改变了传统的冶炼过程中，采用人工巡检并配合风口喷煤设备的自动检测方式完成的对风口的监视的方式。这种方式，不仅增加了工人的劳动强度和安全隐患，而且喷煤设备的自动检测也只是对喷煤管的工作状态进行检测，并不是对风口的工作状态的直接监视。

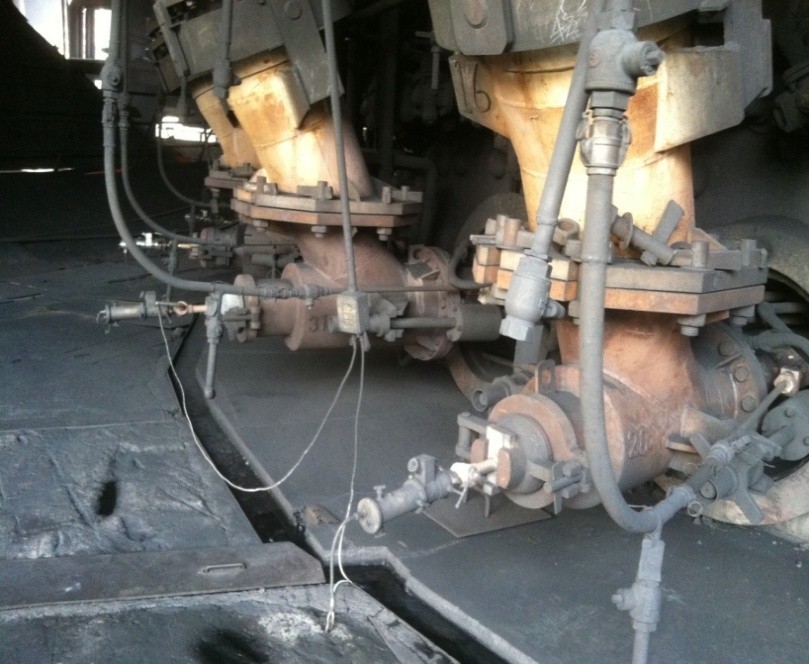

已安装项目16个风口图像

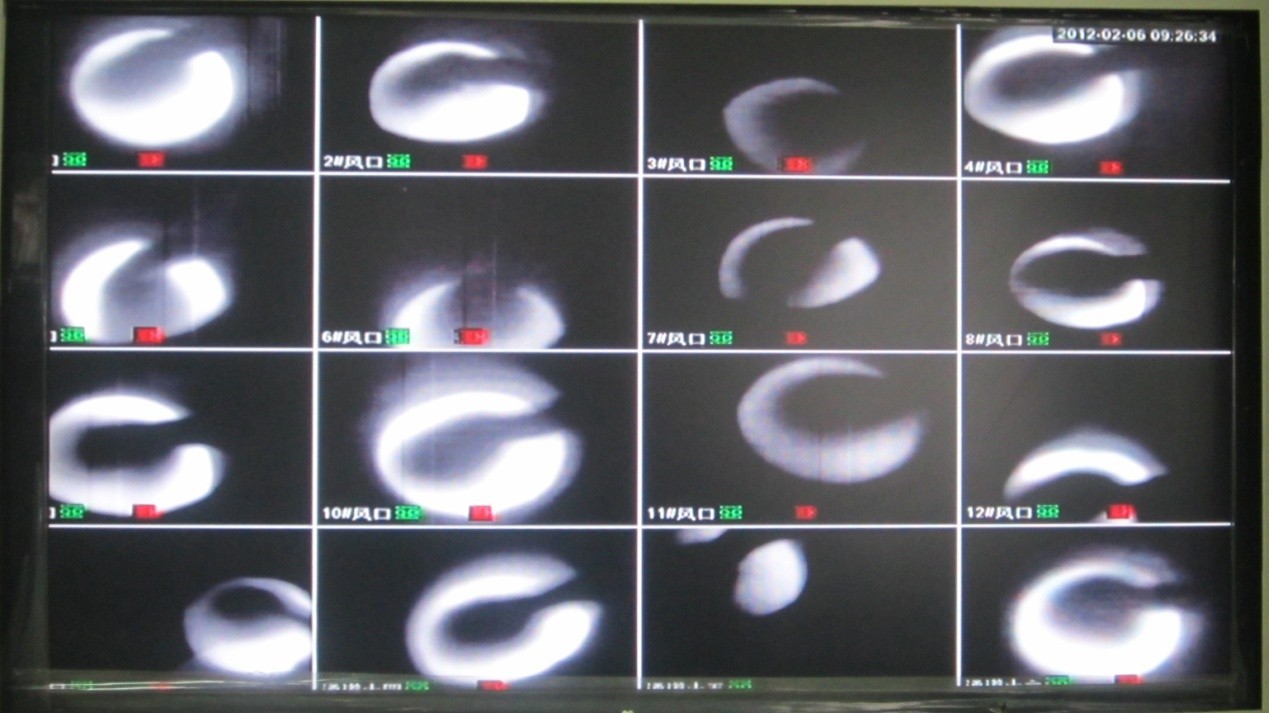

BFTPSYH型高炉风口摄像监视系统是在高炉的各个风口前端安装特殊摄像系统。摄像系统不仅具备现场观测端口，也可将摄取风口的实时图像传至高炉控制室并在液晶显示屏幕上显示各个风口的工作状况。可观察各风口煤粉的喷射方向与角度及其燃烧情况与火焰亮度、风口的烧损状况、焦炭的运动状况、喷煤管的工作状况、渣皮和冷料滑落到风口前的图像，提供及时完整的高炉圆周方向的炉况信息，
对高炉的下部调剂起到指导作用。本系统可将历史图像保存到硬盘录像机上，不仅能达到在线连续监测高炉风口的工作状况，同时可将正常生产情况或风口等事故情况实时记录下来，作为历史资料储存，作为日后的经验交流或事故分析依据。本系统具有工况实时图像传送、图像清晰、性能稳定、安装方便、维护简便的特点，为确保高炉的正常冶炼，减少高炉由于风口和喷煤故障造成非正常减风和休风，进而 提高高炉产量，增强高炉的安全系数。
二、工作原理及特点
BFTPSYH型高炉风口摄像监视系统通过专用摄像镜头将被摄体结成影像投在摄像管的成像面上，把景物光像转变为电信号，将风口内部工作影像集中在高炉控制室液晶显示器上显示，达到了实时观察风口的目的。
摄像系统特点包括：
Ø 采用 特殊CCD传感器，使用寿命长、可靠性和稳定性高；
Ø 采用DSP数字信号处理技术，图像清晰，轮廓分明，对比度强；
Ø 极好的消除了信号中的干扰超声波、具有高质量的图像和很高的灵敏度；
Ø 利用3D数字降躁系统、能得到更清晰的彩色图像；
Ø 自动增益控制：先进的数字背光补偿功能；
Ø 结构紧凑，外型小巧、功耗低，图像清晰、色彩真实、层次感强、是工业仪器用工业相机最佳选择。
Ø 经过特制摄像保护装置的防护，本摄像系统无需氮气、压空吹扫。
Ø 配置现场观测镜口，可实现现场及控制终端双向监测。
三、操作维护方法
1、日常维护方法：
Ø 将风口摄像系统安装上风口之前，先连接便携式监视器并通电检查，确保成像清晰稳定后方可安装。
Ø 风口摄像系统安装上风口后，通过观察便携式监视器显示图像，调整连接器上的3根螺杆，使图像显示在视场中央。
Ø 现场调试完毕后，检查高炉操作室内图像是否显示正常，若不正常则检查通讯线路。
Ø 调整硬盘录像机将现场图像排序，按风口编号进行编排。
Ø 及时给便携式监视器进行充电。
Ø 检修期间拆除镜头和视频连接线，统一放置于值班室或安全地方。
Ø 检修完毕后将镜头和视频连接线回装，并调试好。
Ø 发现停电等不能解决的问题，及时通知维修人员现场检查。
2、日常点检方法
Ø 检查摄像效果，显示不正常或不清晰及时查找原因；
Ø 检查风口是否积灰，积灰时通知维护人员清灰；
Ø 检查摄像系统是否脏污或积灰并及时清洁干净；
Ø 检查风口是否漏风，发现漏风及时处理，否则容易烧坏镜头；
Ø 检查风口是否被水淋，避免水花飘落摄像系统或连接线上；
Ø 检查风口摄像系统保护装置的温度，温度高时检查原因并处理；
Ø 检查现场及电源接线盒，紧固接线端子并刮除氧化层，检查电源供电，柜内吹灰；
Ø 检查现场接线盒是否积水；
检查现场连接线，避免行走过程被刮碰。
