DVK系列数码一体式涡街流量计概述
1. 测量原理

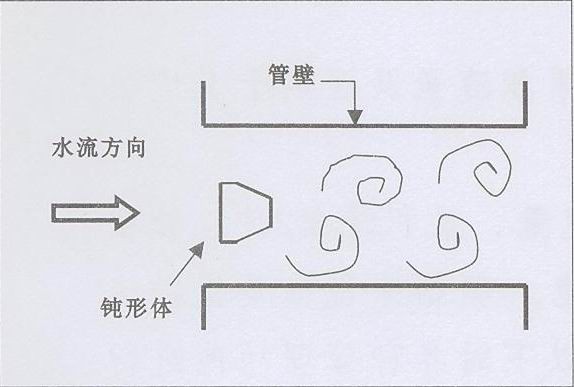

DVK系列涡街流量计以卡门涡街理论为基础。当流体流过传感器
壳体内垂直放置的旋涡发生体时，在其后方两侧交替地产生两列旋涡，
一侧旋涡分离的频率与流速成正比（见图1）。由旋涡产生的交变力作
用在传感器中的探头体( Sensor)上，使其内部埋设的压电元件产生
电荷频率信号，该信号经检测电路处理后转换成流量信号，以LCD显
示的形式现场显示出来。同时配接不同的转换器，可以输出RS232、R
S485或4-20mA信号。
2.技术特点
1) 测量精度高
电子信号处理单元采用微处理器控制技术，配合高精度的信号
处理方法，使得测量系统达到用户满意的高精度。
2) 测量范围宽
口径范围：DN50-DN300
量程比：l: l0
3) 温度适用范围宽
流体温度范围：-20℃-+70℃
环境温度范围：-20℃-+70
4) 清晰的现场显示
采用高清晰度的数字液晶( LCD)显示器。显示内容可通过一小型磁铁进行切换，操作非常简单、方便。
5) 无需外供电源
采用内藏式锂电池供电，可连续使用5年以上。
6) 抗震动性能强
采用涡流发生体与压电感测元件分离的方法来提高抗震性。
7) 可靠性高
无运动部件、无机械磨损、无需机械维修．电路元件采用表面贴装工艺，结构紧凑，可靠性高。
3.技术参数
测量介质：液体、气体、油
介质温度：-20℃-+70℃
工作压力：0~2.5Mpa
公称直径：DN50~DN300
流速范围：液体≤9m/s;气体≤71m/s
量程比：液体1：10；气体1:20
测量精度：液体示值的±1%；气体示值的±1.5%
连接方式：法兰式。
供电电压：无需外供电源，内藏锂电池，可连续使用5年以上。
输出信号及通信功能：
(1)与本公司生产的串列转换器(SPA)配套可输出RS232信号：
(2)与本公司生产的读表介面(MIU)配套可输出RS232信号，同时可与用户现有的电话线相接，实施电话网络自动读表或远隔显示：
(3)与本公司生产的4-20mA转换器配套可输出4-20mA电流信号：
4)与本公司生产的数位类比转换器(P c R)配套可提供可编程控制器(PLC)之类控制设备所需的脉冲信号。
现场显示：
采用LCD液晶显示，可显示瞬时流量、累积流量及区别于其它公司涡街产品特有的管理功能。
管理功能：一般流量计所具备的功能只有瞬时流量、累积流量2种。管理功能则是本流量计的一大特色。所谓的管理功能，概括来说就是提供流量计在使用维护期间所提供的状况监测信息。以下对各种管理功能进行逐项介绍。
①漏水天数：记录流体连续流动（流量计连续运转）的天数。 一旦流体静
止，漏水天效自动归零。
②负载天数： 累计流量计运转的天数。一旦流体静止，累计值不会归零。流体再次流动，则继续累计。
③静止天数：累计流体静止的天数。一旦流体开始流动，累计值不会归
零。流体再次静止，则继续累计。
★负载天数+静止天数=使用天数
④磁干扰天数： 累计磁场干扰的天数。一旦磁干扰移除，累计值不会归
零。磁干扰再次发生，则继续累计。
⑤电力不足天数：在电池电压开始下降（电力不足），除了LCD自动显示电
池符合外，也会开始累计电力不足的天数。
